FQ

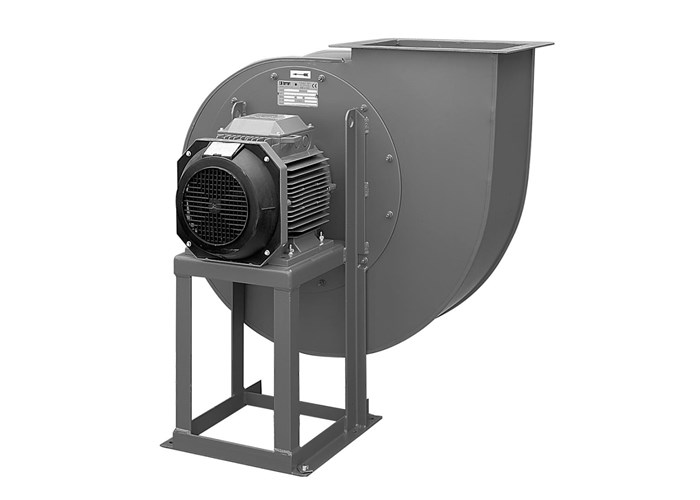

Direct aangedreven enkelaanzuigende centrifugaalventilator. Vervaardigd uit staalplaat, beschermd met cataforese primer en epoxy verfafwerking.
Ontworpen om continu lucht te laten circuleren van -20ºC tot 60ºC.
Verkrijgbaar in directgedreven, riemgedreven en koppelinggedreven uitvoering.
ATEX versies en speciale uitvoeringen op aanvraag.
| Artikelcode | CI-FQ |
| Categorie | Centrifugaal - Industrie |
| Subcategorie | Lage druk |
| Uitvoering | : | enkelzijdig zuigend |
| Medium | : | schone en vervuilde lucht |
| Schoepen | : | achterovergebogen |
| Debiet |
: | 360 - 275.000 m³/h |
| Totaaldruk | : | 400 - 7.500 Pa |
| Aandrijving | : | - v-snaargedreven tot 100° met koelschijf tot 300° |
| - directgedreven tot 100° met koelschijf tot 220° |
Speciale uitvoeringen op aanvraag
- Vervaardigd uit verschillende materialen. (RVS 304, RVS 316, Volbadverzinkt, …)
- 60Hz-versies.
- Gelakt in verschillende RAL-kleuren.
- Ventilator zonder steun (motorflens, opstelling 5), tot motorgrootte 160.
- Opstelling 8: met flexibele koppeling.
- Inspectiedeur, Condensafvoer, Flexibels, Verschillende soorten asafdichtingen, ….
- Gelaste behuizing.
- Thermische- of geluidsisolatie.
ATEX-versies op aanvraag
Explosieveilige uitvoeringen volgens ATEX richtlijn voor driefase modellen.
Omgevingstemperatuur -20°C tot +60°C, omgevingsdruk (abs.) 0,8 bar tot 1,1 bar volgens EN 14986.
GAS
- 2G IIB T2-T3-T4, Motor Exd IIB or ExeII
- 2G IIB+H2 T2-T3-T4, Motor ExdIIc
- 3G IIB T2-T3-T4, Motor ExnA (only for 3G zone)
- 3G IIB+H2 T2-T3-T4, Motor ExnA (only for 3G zone)
NIET GELEIDEND STOF
- 2D IIIB T125°C-T135°C-T195°C-T295°C
- 3D IIIB T125°C-T135°C-T195°C-T295°C
GELEIDEND STOF
- 2D IIIC T125°C-T135°C-T195°C-T295°C
- 3D IIIC T125°C-T135°C-T195°C-T295°C
